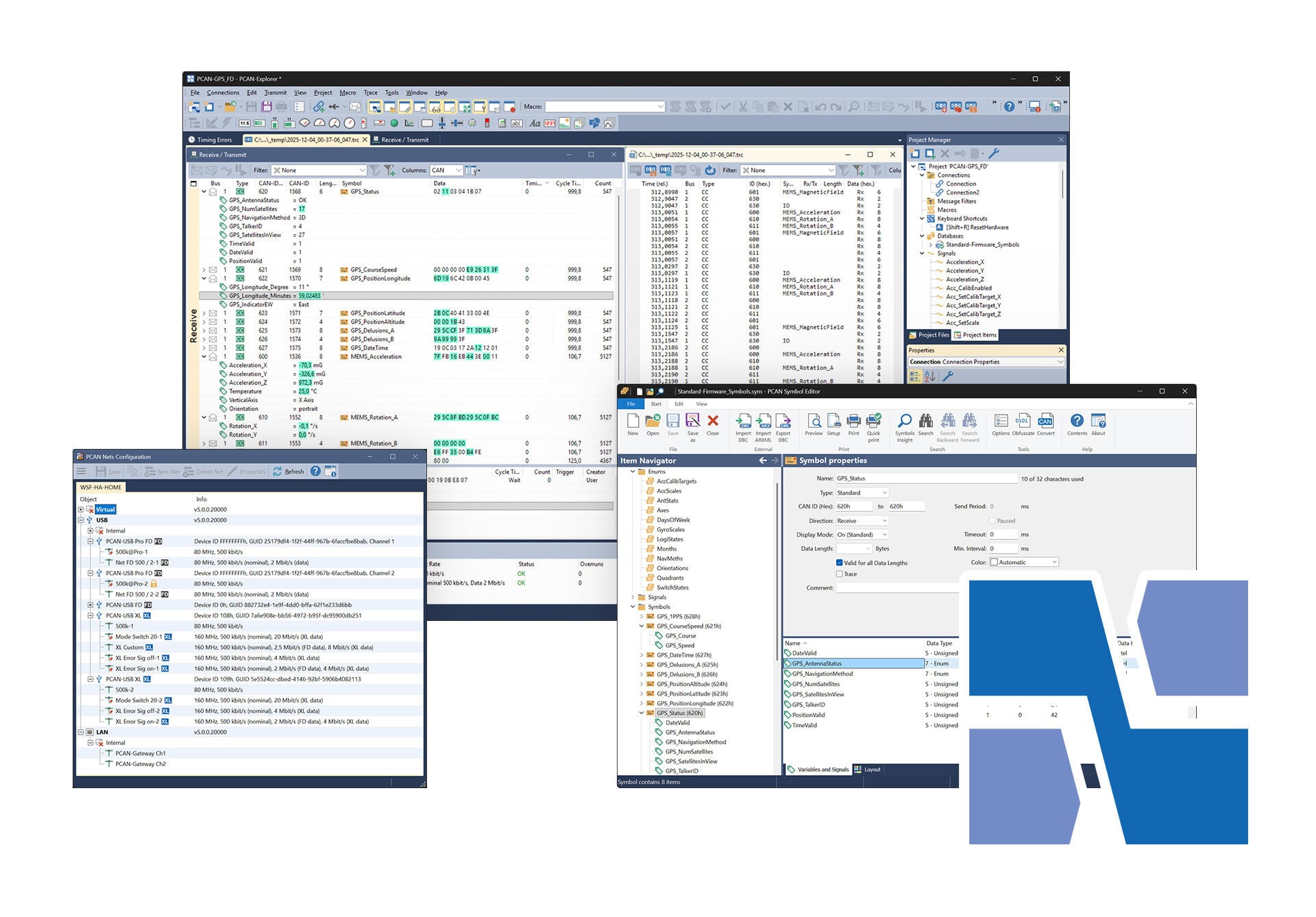

Peak-System PCAN-Explorer 7

Peak-System PCAN-Explorer 7; CAN CC (Classic), CAN FD ve CAN XL veri yollarıyla çalışmak için tasarlanmış kapsamlı ve profesyonel bir yazılımdır. Kullanıcılar, bir veya daha fazla CAN veri yoluna bağlanarak CAN trafiğini, münferit mesajları veya belirli veri sinyallerini izlemek için geniş bir seçenek yelpazesine erişim sağlarlar. Manuel veya periyodik mesaj iletimi yoluyla, örneğin kontrol amaçlı veya simülasyonlar için veri yoluna doğrudan müdahale edilebilir. Programın temel özelliklerinden biri, CAN mesajlarının sembolik olarak gösterilmesidir. Peak-System PCAN-Explorer 7'in Sembol (Symbol) dosyaları veya uyumlu üçüncü taraf veritabanları sayesinde program; onaltılık (hexadecimal) CAN kimliklerini (ID'ler) ve veri yükü (payload) bilgilerini, anında okunabilir ve kolay anlaşılır bir formata dönüştürür. İzleme (trace) işlevi, birden fazla veri yolundaki veri trafiğinin eşzamanlı olarak kaydedilmesini ve oynatılmasını sağlar. Derinlemesine analiz için oynatma işlemi adım adım veya kesme noktaları (breakpoint) kullanılarak gerçekleştirilebilir. Hem gelen CAN mesajları hem de kayıtlar, çeşitli kriterler kullanılarak filtrelenebilir. Özel gereksinimler ve karmaşık süreçlerin otomasyonu; basit makrolar, Python veya VBScript ile yazılmış gelişmiş betikler ve geri çağırma (callback) işlevleri kullanılarak hayata geçirilebilir. Bu amaçla, tüm Peak-System PCAN-Explorer 7 nesne modeline Python ve VBScript aracılığıyla erişilebilir. Ayrıca, Peak-System PCAN-Explorer 7'ın işlevselliği genişletilebilir. Peak-System PCAN-Explorer 7; veri sunumu ve işleme yeteneklerini geliştiren, CANdb veya ARXML gibi üçüncü taraf veri tanımlarıyla uyumluluk sağlayan ve hatta J1939 gibi standartlara destek ekleyen eklentiler sunmaktadır.

Projelerdeki tüm ayarların, bilgilerin ve dosyaların yönetimi

Arşivleme veya paylaşım amacıyla, bağlantılı dosyalar da dahil olmak üzere tüm projelerin kullanışlı paketler halinde dışa aktarılması

Sembol dosyaları, makrolar ve betikler (script) oluşturmak ve düzenlemek için sözdizimi vurgulama özelliğine sahip entegre metin düzenleyici

PCAN-Explorer öğeleri ve komutları için hızlı arama

Komutlar, makrolar ve sinyal değerlerini ayarlamak için proje bazlı klavye kısayollarının tanımlanması

Kullanıcı arayüzü dilinin değiştirilebilmesi (Almanca/İngilizce)

İsteğe bağlı eklentilerle işlevsellik yükseltmeleri

64-bit altyapı ve iletişim ile kullanıcı arayüzünün ayrı işlenmesi sayesinde iyileştirilmiş performans



CAN CC / CAN FD / CAN XL bağlantısı

CAN spesifikasyonlarından bağımsız olarak 64 adede kadar veri yoluna (bus) bağlantı

Donanım türünden bağımsız olarak birden fazla CAN arayüzü ile eşzamanlı bağlantı

CAN CC (klasik CAN 2.0), CAN FD ve CAN XL (ISO 11898-1:2024) spesifikasyonları desteği

CAN XL çalışma modu desteği:

Hata sinyallemeli CAN XL

Hata sinyallemesiz CAN XL

Alıcı-verici (transceiver) modu geçişli CAN XL

Bit hızı yapılandırması:

1 Mbit/s'ye kadar CAN bit hızları (nominal)

8 Mbit/s'ye kadar CAN FD veri bit hızları

8 Mbit/s'ye kadar CAN XL veri bit hızları (CAN FD uyumlu iletim modu)

Alıcı-verici modu geçişi kullanılarak 20 Mbit/s'ye kadar CAN XL veri bit hızları

Kayıt (register) değerlerinin otomatik hesaplanmasıyla özel bit hızlarının isteğe bağlı kullanımı

Her bağlantı için "sadece dinleme" (listen-only) modunun etkinleştirilebilmesi

Bit hızı, durum, hata sayacı ve veri yolu yükü bilgileriyle bağlantıların net bir şekilde görüntülenmesi

CAN arayüzüne donanım sıfırlama (reset) komutu gönderme işlevi



Alma ve İletim

CAN trafiğinin; ID, uzunluk, veri, zaman aşımları, mesaj sayısı ve döngü süresi gibi çeşitli bilgileri içeren, sıralanabilir alma ve iletim listelerinde görüntülenmesi

Alma/İletim ve İzleme (Trace) pencerelerinde CAN, CAN XL ve J1939 için ayrı sütun yapılandırması

Alma ve İzleme (Watch) pencerelerinde gelen CAN mesajlarındaki veri değişikliklerinin vurgulanması (ham değerler ve sembolik gösterim için geçerlidir)

Her bağlantı için hata çerçevesi (error frame) gösteriminin etkinleştirilebilmesi

Bağlantının alma, iletim ve hata durumlarının görüntülenmesi

Maksimum 1 µs çözünürlükle mesaj alma

Manuel ve periyodik iletim 1 ms'lik maksimum çözünürlüğe sahip mesajlar

CAN FD çerçevelerinin tünellenmesi gibi, CiA® 611-1 uyarınca bir SDT (hizmet veri birimi türü) seçimiyle CAN XL gönderim mesajları oluşturma

Uzaktan çerçevelere (remote frames) yanıt olarak CAN mesajları iletimi (yalnızca CAN CC ile)

Mesajlar iletim listeleri halinde gruplandırılabilir; örneğin CAN düğümlerini (node) taklit etmek amacıyla istenildiği gibi kaydedilip yüklenebilir

Kayıt

CAN veri trafiğinin (isteğe bağlı olarak hatalarla birlikte) günlüğe kaydedilmesi için izleme (trace) işlevi

Farklı CAN kanalları için aynı anda birden fazla izleme işleminin yürütülmesi

Doğrudan dosyalara veya RAM'e kayıt (doğrusal, dinamik veya dairesel arabellek modunda)

Kaydedilen verilerin okunabilir TRC metin dosyaları veya CSV dosyaları olarak saklanması

Kaydedilen verilerin, ücretsiz PEAK-Converter aracıyla MDF4 ve ASC gibi üçüncü taraf dosya formatlarına dönüştürülmesi

Kaydedilen mesajların zaman damgası, tür, kimlik (ID), uzunluk ve veri baytları gibi ayrıntılarla gösterilmesi

Veri baytlarının onaltılık (hexadecimal), onluk (decimal) veya ASCII formatında gösterilmesi

Sembol dosyaları yardımıyla kaydedilen verilerin daha sonra incelenmesi



Oynatma

CAN veri trafiğinin doğrudan dosyalardan veya arabellekten oynatılması

Farklı CAN kanalları için aynı anda birden fazla oynatma işleminin yürütülmesi

Derinlemesine analiz için kesme noktaları (breakpoint) veya tek adım modu ile isteğe bağlı oynatma

İsteğe bağlı döngü işleviyle izleme dosyalarının oynatılması

Bir kaydın belirli bir bölümünün oynatılması

Ücretsiz dosya dönüştürme aracı PEAK-Converter kullanılarak BLF ve MDF4 gibi üçüncü taraf dosya formatlarının oynatılması



Filtreleme

Alma (Receive) penceresine veya farklı izleme akışlarına (trace) birden fazla esnek filtre atanabilir

Filtreler, çalışan izleme işlemlerine veya mevcut izleme dosyalarına sonradan uygulanabilir

Filtreler, gelen her mesaj için sırayla işlenen bir veya daha fazla öğeden oluşur

Filtre türleri:

CAN kanalı

CAN ID aralığı

SJA 1000 Kod/Maske (Code/Mask)

Sembol dosyalarıyla yorumlanan CAN mesajları

Hatalar, protokol istisnaları, aşırı yüklenme (overload) çerçeveleri, RTR çerçeveleri ve olaylar gibi seçenekler

J1939'a özgü filtre türleri: PGN, öncelik, kaynak adresi ve hedef adresi

CAN XL'e özgü filtre türleri: PID, VCID, SDT, RRS, SEC, AF ve AF maskesi



Sembolik Gösterim

PEAK-System'in Sembol formatına dayalı olarak CAN mesajlarının net ve okunabilir gösterimi:

CAN ID'lerine alfanümerik adlar atanarak CAN mesajlarının kolayca tanımlanması

Ad, veri türü vb. atamak için verilerin sinyallere bit düzeyinde hassasiyetle ayrılması

Sinyaller; Plotter ve Instruments Panel gibi eklentiler tarafından veri sunumu ve işleme süreçlerinde kullanılır

Watch (İzleme) penceresi aracılığıyla çeşitli sinyallerin kullanıcı dostu gerçek zamanlı izlenmesi

Her biri için bir sinyal olarak sunulan veri yolu (bus) yükü bilgisi bağlantı

Birlikte verilen Windows yazılımı PCAN-Symbol Editor veya entegre metin düzenleyici ile kolay Sembol dosyası oluşturma

Tek bir CAN bağlantısı üzerinde birden fazla Sembol dosyasının veya üçüncü taraf veri tanımlama dosyalarının kullanılması

Bus Descriptions eklentisi ile üçüncü taraf veri tanımlama dosyalarının (.dbc, .arxml) doğrudan kullanılması

Otomasyon

Makrolar, VBScript veya Python kullanılarak küçük görevlerin veya karmaşık süreçlerin otomasyonu; örneğin:

CAN sistemlerinin kurulumu veya geliştirilmesi için test prosedürleri

Sıcaklık sınırı aşıldığında e-posta gönderimi

Belirli bir mesaj alındığında bir eylemi başlatma

Bir olay gerçekleştiğinde Excel sayfası açma ve verileri ilgili hücrelere kaydetme

Gelen CAN mesajı verilerinden sinyal değerlerini hesaplama

Entegre metin düzenleyici ile makro ve betik (script) oluşturma

İşlev tuşlarını (function keys) belirli makrolara atama

PCAN-Explorer nesne modeli aracılığıyla VBScript veya Python ile neredeyse tüm program öğelerine erişim

Dahil edilen Gömülü Python (Embedded Python) kurulumu ile Python betiklerini işleme

Geri çağrı (callback) kütüphaneleri ile otomasyon

Yerel kütüphaneler (.dll, 64-bit) olarak özel geliştirilmiş geri çağrı fonksiyonlarının entegrasyonu

CAN mesajı verilerinin serbestçe programlanabilir şekilde işlenmesi, değiştirilmesi ve mesajla ilgili süreçlerin yürütülmesi

CAN mesajı alımı, iletim öncesi ve iletim sonrası gibi olaylarda geri çağrı fonksiyonlarının tetiklenmesi



Sistem gereksinimleri

Windows® 11 (x64/ARM64), 10 (x64)

Taşınabilir lisans için: Lisans kilidi (dongle) için USB bağlantı noktası (USB-A ve USB-C seçenekleri mevcuttur)

CAN veri yolu bağlantısı için: PEAK-System marka PC CAN arayüzü (gerekiyorsa CAN FD veya CAN XL desteği ile)

Aktivasyon için internet bağlantısı önerilir
